超小型防水鈕子開關_小型貼片鈕子開關-Sealed Sub-Miniature Toggle Switches(SMT)
2B系列規格參數
接觸額定值
觸點材質為金或金包銀:3A 120VAC or 28VDC/
1A 250VAC
觸點材質為鍍金:0.4VA 20VAC or DC
機械壽命:30,000cycles.
接觸電阻:最大20mΩ. 初始2-4VDC,
金觸點和銀觸點的為100mA
絕緣電阻:最小1,000MΩ.
絕緣耐壓:1000V 1分鐘.
工作溫度:-30℃至85℃.
CASE/襯套:尼龍4/6（UL94V-0)
操作柄:黃銅,鍍鉻,內部帶o型密封圈
切換部件:黃銅,鍍錫.
觸點&端子: 黃銅鍍金或銀(參考產品目錄P37)
防水等級:IP67
安規認證：
2B系列產品目錄

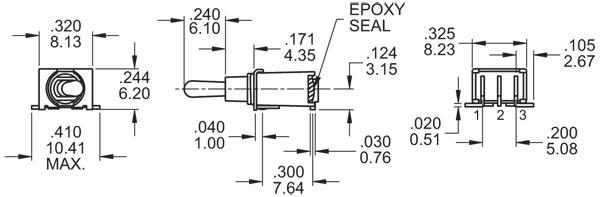

2B系列基本尺寸：
2B系列選型指引
| □□□□ | □□ | □□□ | □□□ | □ | □ | □ | ||||||
| | | | | | | | | | | | | | | ||||||
| 機種型號/開關功能 | 操作柄類型 | 襯套類型 | 端子類型 | 觸點材質 | 封膠類型 | ROHS/環保 | ||||||
| | | | | | | | | | | | | | | ||||||
| 2BS1 SP On-On 2BS2 SP On-(On) 2BS3 SP On-Off-On 2BS4 SP (On)-Off-(On) 2BS5 SP On-Off-(On) 產品類型： 超小型防水鈕子開關 |
T1 10.16mm T2 6.10mm T4 13.97mm TA 塑膠,防靜電, 10.16mm TB 塑膠,防靜電,6.10mm |
A1 4.35mm高 | MT 直角,貼片 MZ 標準型 |
Q 銀 R 金 G 金,純錫 S 銀,純錫 C 金包銀 K 金包銀,純錫 |
E 環氧樹酯 | □ ROHS S ROHS+無鉛 F ROHS+無鹵 |
注：SP=SINGLE POLE單極 ON=開(閉合) OFF=關(斷開) ( )=瞬間復位
