超小型防水按鍵開關_超小型防水按鈕開關_IP67防水按鈕開關-Sealed Ultraminiature Pushbutton Switches
規(guī)格參數
接觸額定值:0.4VA max. @ 20VAC or DC max.機械壽命:40,000cycles.
接觸電阻:最大20mΩ,初始@2-4VDC,鍍銀和鍍金觸點100mA.
絕緣電阻:最小500MΩ.
絕緣耐壓強度:500V 1分鐘.
工作溫度:-30℃至85℃.
外殼和襯套:玻璃填充尼龍6/6或4/6(UL 94v-0).
柱塞: 玻璃填充尼龍6/6(UL 94V-0),內置式O型密封圈
切換部件:鋼,鍍鎳.
觸點&端子: 銅合金,鍍銀
防水等級：IP67
安規(guī)認證：
8U系列產品目錄

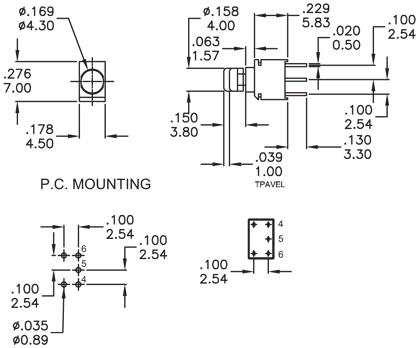

8U系列防水按鍵開關基本尺寸：
8U系列防水按鍵開關選型指引
| □□□□ | □□ | □□ | □□□ | □ | □ | □ | ||||||
| | | | | | | | | | | | | | | ||||||
| 機種型號/開關功能 | 操作柄類型 | 襯套類型 | 端子類型 | 端子電鍍材質 | 封膠類型 | ROHS&環(huán)保 | ||||||
| | | | | | | | | | | | | | | ||||||
| 8US8 SP On-(On) 8UD8DP On-(On) 產品類型: 超小型防水按鍵開關 |
W1 3.30mm WR1 CAP (白) WR2 CAP(黑) WR3 CAP(紅) |
C2 高1.60mm | M2 PC通孔 M6 直角, PC通孔 M7 垂直,直角,PC通孔 |
R 鍍金 | E 環(huán)氧樹酯 | □ 符合Rohs S Rohs+無鉛 F ROHS+無鹵 |
||||||
| 8US9 SP Off-(On) 8UD9 DP Off-(On) |
P1 3.30mm R1 CAP(白) R2 CAP(黑) R3 CAP(紅) |
A1 高1.60mm (紅色) A2 高1.60mm (黑色) |
