防水按鍵開關_防水按鈕開關_IP67防水按鈕開關(Sealed Snap-Acting Pushbutton Switches)
規格參數
接觸額定值:取決于接觸點材質(請參考7A系列按鍵開關產品目錄)
機械壽命:50,000cycles.
接觸電阻:最大20mΩ,初始@2-4VDC,鍍銀和鍍金觸點100mA.
絕緣電阻:最小1,000MΩ.
絕緣耐壓強度:1,000V 1分鐘.
工作溫度:-30℃至85℃.
帽子安裝力度:最大不超過10磅.
產品使用的材料
外殼和襯套:Nylon66, 阻燃等級 (UL 94v-0).
柱塞:玻璃填充尼龍或聚酯纖維(UL 94v-0).
切換部件:黃銅或鋼,鍍錫.
支架:不銹鋼.
常開/常閉接觸點:黃銅,鍍銀或金包鎳.
公共點及端子:銅合金,鍍銀或鍍金
端子封膠:環氧樹脂
防水等級：IP67
安規認證：
7A系列產品目錄

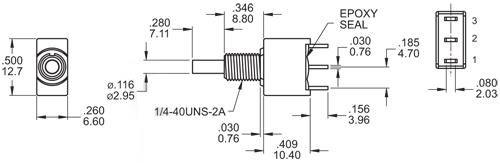

7A系列防水按鍵開關基本尺寸：
7A系列防水按鍵開關選型指引
| □□□□ | □□□ | □□□ | □ | E | □ | □□ | □ | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 機種型號/開關功能 | 襯套 | 端子類型 | 觸點材質 | 封膠 | ROHS&環保 | 帽子類型 | 帽子顏色 | ||||||||||||||||||||
| | | | | | | | | | | | | | | | | ||||||||||||||||||||
| 7AS7 ON-(ON) 7AD7 ON-(ON) 產品類型: 防水按鍵開關 |
B10 高8.80mm B40 高6.10mm
|
M1 焊接端子 M2 PC通孔 M5 繞線 M6 直角, PC通孔 M6N 直角, 嵌入式, PC通孔 M7 垂直直角, PC通孔 VS2 V型支架,高11.68mm V2N 嵌入式V型支架,高11.68mm VS3 V型支架,高16.00mm VS4 V型支架,高11.68mm VS5 V型支架,高11.68mm
|
Q 銀 R 金 G 金,錫鉛 S 銀,錫鉛 C 金包銀 K金包銀,錫鉛
|
E:環氧樹酯
|
□符合ROHS S:ROHS&無鉛 F:ROHS+無鹵
|
C1 C2 C3 C4 C5
|
|
注：ON=開(閉合) ( )=瞬間式
