小型鈕子開關-Miniature Toggle Switches
1F系列鈕子開關規格參數
機械壽命:200,000cycles 10VDC 0.1mA.
接觸額定值:125VAC 6A/250VAC 3A/30VDC 3A
接觸電阻:10mΩ最大
絕緣電阻:500V 500MΩ.
絕緣耐壓:1000Vrms min.
工作溫度:-30℃至85℃.
CASE:DAP,UL94V-0
操作柄:銅鍍鉻
襯套:銅鍍鎳.
外殼:不銹鋼
切換部件:銅鍍鎳
觸點&端子: 黃銅鍍金或銀
安規認證：
1F系列產品目錄

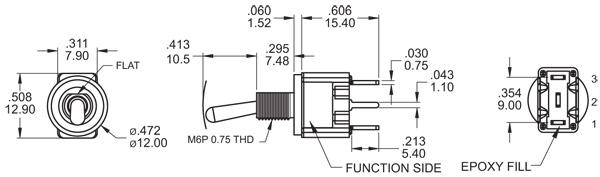

1F系列鈕子開關基本尺寸：
*更多產品尺寸請查看1F系列產品目錄
1F系列鈕子開關選型指引
| □□□□ | □□ | □□□ | □□ | □ | □ | □ | ||||||
| | | | | | | | | | | | | | | ||||||
| 機種型號/開關功能 | 操作柄類型 | 襯套類型 | 端子類型 | 觸點材質 | 封膠類型 | ROHS/環保 | ||||||
| | | | | | | | | | | | | | | ||||||
| 1FS1 SP On-On 1FS2 SP On-(On) 1FS3 SP On-Off-On 1FS4 SP (On)-Off-(On) 1FS5 SP On-Off-(On) 1FD1 DP On-On 1FD2 DP On-(On) 1FD3 DP On-Off-On 1FD4 DP (On)-Off-On 1FD5 DP On-Off-(On) 產品類型： 小型鈕子開關 |
T1 10.5mm T2 5.4mm T3 14.2mm T4 16.4mm T5 21.4mm T6 11.5mm T61 21.5mm T7 12.37mm T8 17.56mm T12 11.2mm |
B6 8.0mm BA1 9.0mm B9 7.52mm B13 11.38mm |
M1 焊片 M2 PC通孔 |
Q 銀 R 金 G 金,純錫 S 銀,純錫 C 金包銀 K 金包銀,純錫 |
E 環氧樹酯 N 不點膠 |
□ ROHS S ROHS+無鉛 F ROHS+無鹵 |
注：SP=SINGLE POLE單極 DP=DOUBLE POLE雙極 ON=開(閉合) OFF=關(斷開) ( )=瞬間復位
